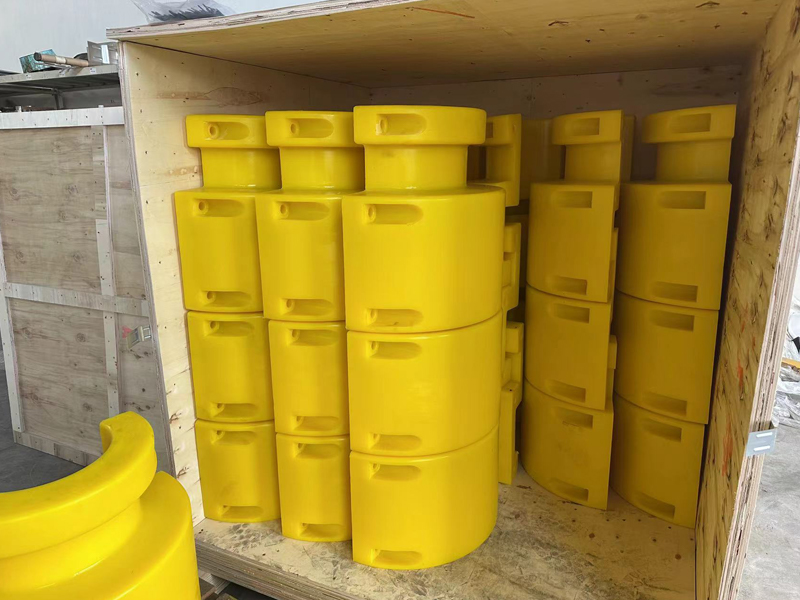

海洋水下工程限弯器如何提高可靠性

海洋水下工程限弯器是保护海底电缆、脐带缆和柔性立管免受过度弯曲损伤的关键部件。在深水、高动态载荷和复杂海洋环境下，提高其可靠性至关重要。

一、材料科学与耐久性

1、壳体材料：普遍采用高强度低合金钢，具有优异的强度、韧性和焊接性能，能承受深海高压、冲击和疲劳应力。

2、衬垫材料：聚氨酯弹性体因其高弹性模量、抗压缩变形能力、耐海水老化及耐油气介质渗透而被广泛使用。

3、紧固件：螺栓、螺母等采用耐海水腐蚀材料（如不锈钢或特殊表面处理的合金钢），并施加精确预紧力确保连接可靠。

4、材料性能：

耐磨耐腐蚀：聚氨酯材料耐磨性是橡胶的数倍，且抵抗海水、化学物质长期侵蚀。

耐候性：在-40℃至80℃温度范围内性能稳定，抗紫外线、臭氧老化。

长寿命设计：通过配方优化和耐疲劳测试，使用寿命要求不低于28年。

二、结构设计优化

1、互锁与锁合机制

精准锁合半径：按被保护管线的最小允许弯曲半径（MBR）设计锁合角度，确保弯曲至临界值时模块齿面完全啮合、形成刚性段，阻止进一步弯曲。

防脱与防卡：优化齿形、倒角、间隙，避免锁合时卡滞、脱开；采用双锁点 / 冗余锁合，防止单点失效。

载荷均匀传递：通过弧形接触面、多链节分散，将集中弯矩转化为分布压力，保护内部管线。

2、结构形式适配场景

静态应用（井口、PLETs、J 型管出口）：用短节、刚性更强的限制器，侧重防过度弯曲。

动态应用（FPSO 立管、海缆摆动段）：用长节、柔性更好的链节，兼顾弯曲控制与疲劳寿命。

深水 / 超深水：采用抗压溃结构、加厚壳体、内置加强环，抵御静水压力。

3、接口与端部设计

与刚性结构可靠连接：端部做法兰、夹具、锥形过渡，避免应力集中与 “硬点” 失效。

防泥沙淤积：模块间留合理间隙、导流槽，减少海底泥沙卡滞影响锁合。

总结

通过上述多维度协同创新，海洋水下工程弯曲限制器的可靠性得以显著提升，为海上风电、油气开发等重大工程提供坚实保障。
